A lapos rézfonott huzal vagy a kerek rézfonott huzal kiválasztásának kulcsa annak meghatározása, hogy az Ön alkalmazási forgatókönyve jobban értékeli-e az érintkezési területet és a szerkezeti stabilitást, vagy pedig a hajlítási rugalmasságot és a huzalozás kényelmét.

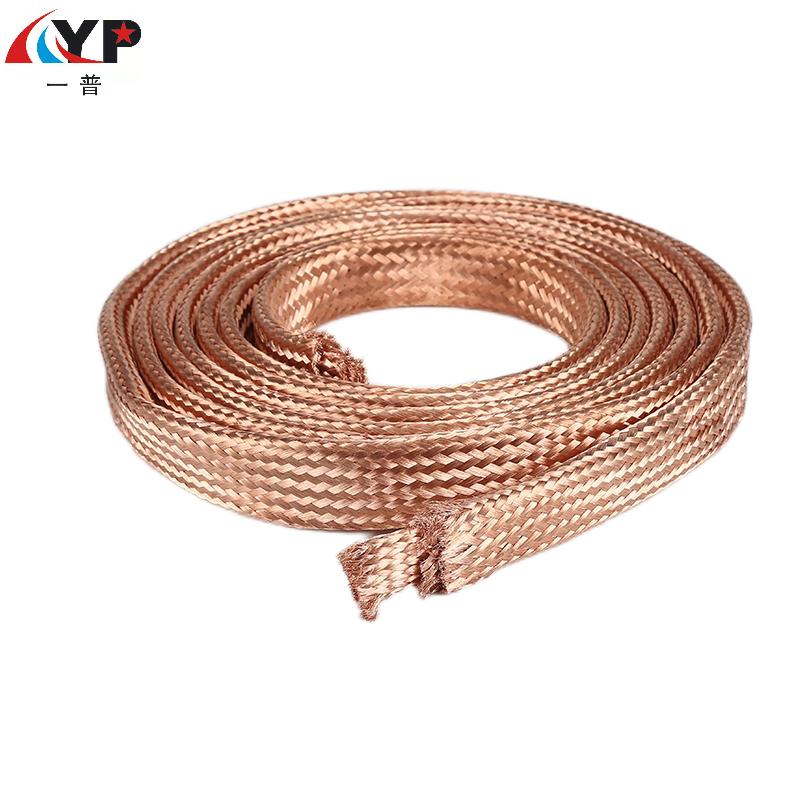

Lapos rézfonott huzal- Alkalmas fix csatlakozásokhoz, nagyáramú és földrengésálló alkalmazásokhoz
Ha a következő helyzetekkel találkozik, helyezze előnyben a lapos vezetékeket:
- A csatlakoztatott objektumok lapos lemezek, például transzformátor kimeneti vezetékek, kapcsolóberendezések gyűjtősínjei és megszakítóérintkezők. A lapos forma tökéletesen illeszkedik, növeli az érintkezési felületet és csökkenti az érintkezési ellenállást.
-Rezgés van a berendezésben, például amikor motorokhoz vagy nagy dízelmotorokhoz csatlakozik. Szövőszerkezete hatékonyan csillapítja a rezgéseket, és jobban ellenáll a fáradtságnak, mint az egyszálú rézrudak.
-Meg kell akadályozni a kilazulást: Vágás után nem könnyű szétszóródni, a menetvégek pedig nem igényelnek különleges kezelést a szerelés során, így kényelmesebb a művelet.
- Nagy áramerősség: Nagy áramerősség esetén (például több száz vagy akár több ezer amper) a lapos vezetékek nagyobb hőelvezetési területtel rendelkeznek, és általában jobb az áramterhelhetőségük, mint az azonos keresztmetszetű kör alakú vezetékek.

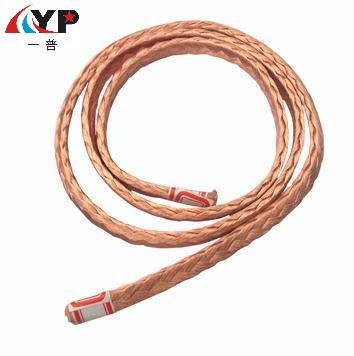

Kerek rézfonott huzal- Alkalmas rugalmas vezetékezéshez, mozgási csatlakozásokhoz és szűk helyekhez
Ha a következő jellemzők teljesülnek, a körkörös vonalak megfelelőbb választás:
- A vezetékezési hely keskeny és kanyargós, például az elektromos szekrények sarkaiban és a vezetékek beszerelésének szükségességére. A kerek huzalok csavart szerkezete rendkívül puha, és nagyon kicsi a hajlítási sugara.
-A csatlakozó alkatrészek mozgást igényelnek, mint például a szénkefe vezetékek a motorokhoz és az aktív kötések a robotokhoz. A kör alakú huzalok rugalmassága miatt kevésbé hajlamosak eltörni az ismételt hajlítás során.
-A beépítési út nem rögzített: ha a csatlakozási pozíciót a helyszínen kell beállítani, a körhuzalt könnyebb kézzel hajlítani és formálni.
- Univerzális bekötési követelmények: Univerzális rugalmas vezetékként különféle hagyományos elektromos alkatrészeket köt össze.
Összegzés:
1. lépés: Nézze meg a csatlakozókapocs alakját
-Ha lapos kivezetésről van szó (például gyűjtősín, réz gyűjtősín) → válasszon lapos vezetéket.
- Ha ez egy kör alakú kapocs (például egy sorkapocs vagy csavar), mindkettő használható, de a kör alakú vezetékek rugalmasabbak, és a lapos vezetékeket kör alakú végekkel kell préselni.
2. lépés: Ellenőrizze a telepítési útvonalat és a környezetet
-Az út rögzített, egyenes vagy csak enyhén ívelt → válasszon egy sík vonalat.
-Az út összetett, több kanyart vagy keskeny lyukon halad át → válasszon körvonalat.
